搜索
搜索
成功案例
全部分類(lèi)
金相典型特征樣品圖譜 (三) : 工模具鋼組織
- 分類(lèi)：測(cè)試項(xiàng)目案例
- 作者：
- 來(lái)源：金相典型特征樣品圖譜 (三) : 工模具鋼組織
- 發(fā)布時(shí)間：2024-12-11 16:09:37
- 訪問(wèn)量：0
金相典型特征樣品圖譜 (三) : 工模具鋼組織
詳情

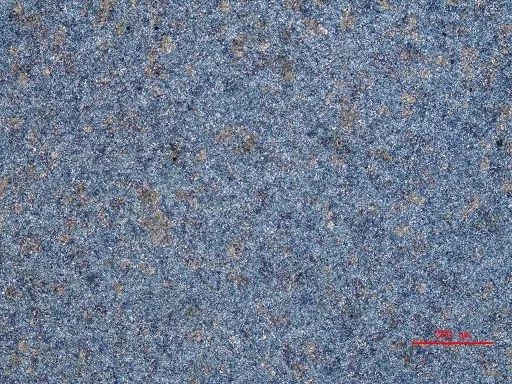

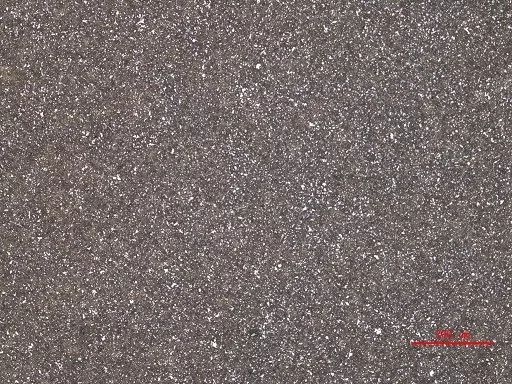

材料狀態(tài)：調(diào)質(zhì)處理
浸蝕劑：4%硝酸酒精溶液
顯微組織：回火索氏體

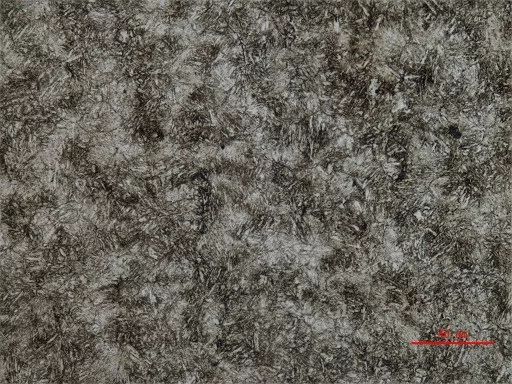

60Si2Mn

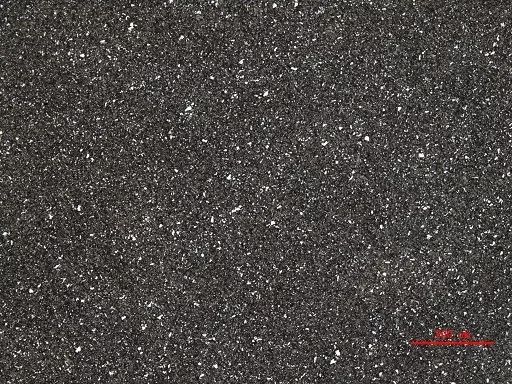

材料狀態(tài)：淬火后中溫回火
浸蝕劑：4%硝酸酒精溶液
顯微組織：回火屈氏體

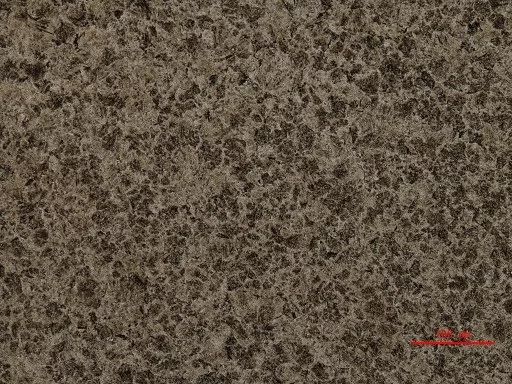

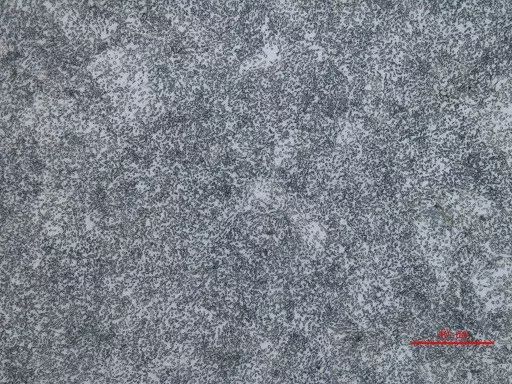

GCr15

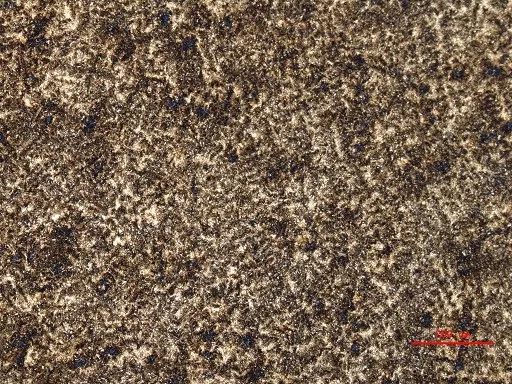

材料狀態(tài)：球化退火
浸蝕劑：4%硝酸酒精溶液
顯微組織：粒狀珠光體

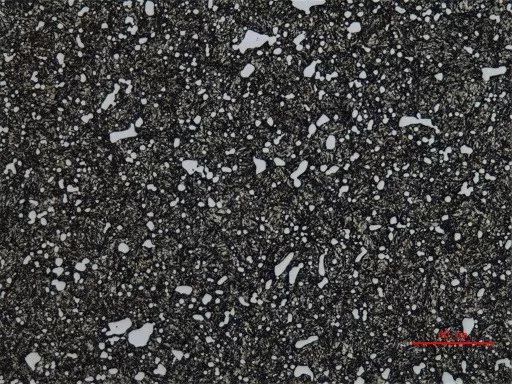

GCr15

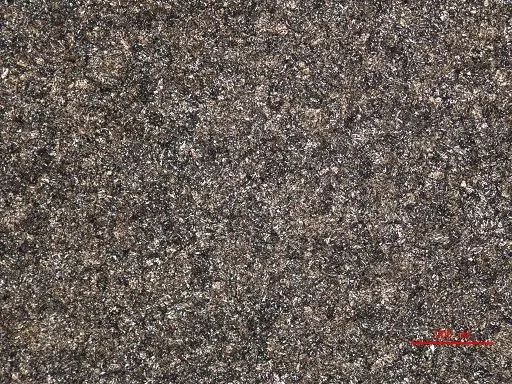

材料狀態(tài)：淬火后低溫回火
浸蝕劑：4%硝酸酒精溶液
顯微組織：回火馬氏體+粒狀碳化物

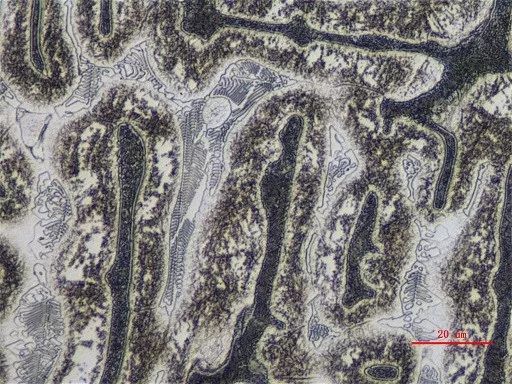

W18Cr4V
材料狀態(tài)：鑄態(tài)
浸蝕劑：4%硝酸酒精溶液
顯微組織：共晶萊氏體+黑色組織

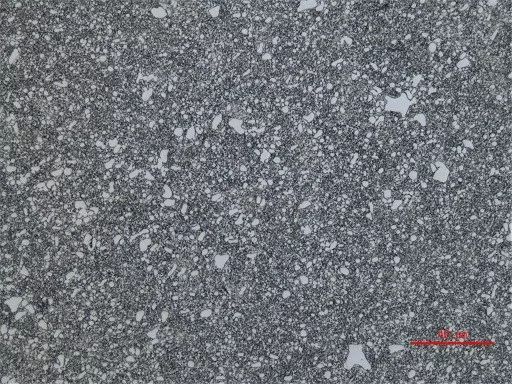

W18Cr4V
材料狀態(tài)：鍛后退火
浸蝕劑：4%硝酸酒精溶液
顯微組織：索氏體+碳化物

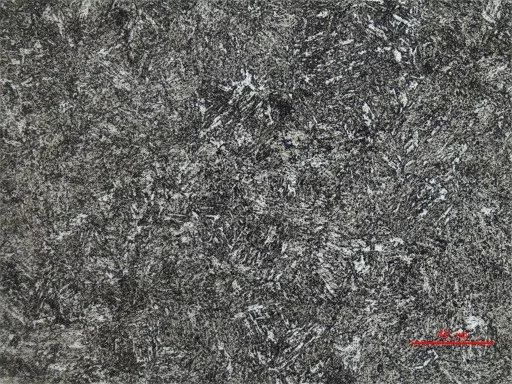

W18Cr4V
材料狀態(tài)：淬火后三次回火
浸蝕劑：4%硝酸酒精溶液
顯微組織：回火馬氏體+碳化物
上一個(gè):
金相典型特征樣品圖譜 (四) : 不銹鋼組織
下一個(gè):
金相典型特征樣品圖譜 (二) : 鋼的熱處理組織
上一個(gè):
金相典型特征樣品圖譜 (四) : 不銹鋼組織
下一個(gè):
金相典型特征樣品圖譜 (二) : 鋼的熱處理組織
掃一掃 關(guān)注我們
企業(yè)微信二維碼
.jpg)
Copyright? 2021 蘇州天標(biāo)檢測(cè)技術(shù)有限公司 版權(quán)所有 蘇ICP備15049334號(hào)-3
